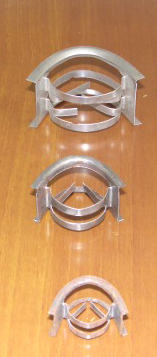

RMTP(英特洛克斯）
型号 每立方堆积只数 每只重量（g） 每立方重量（kg）
DG70 4600只 36.6 168.36
DG50 14685只 15.3 225
DG40 50140只 5.8 291
DG25 135000只 2.6 351
DG16 310000只 0.7 217

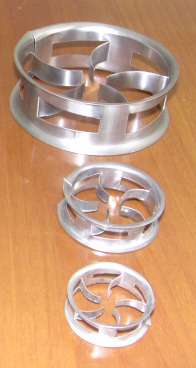

CMR（双翻边阶梯环）
型号及规格（mm） 每立方堆积只数 每只重量（g） 每立方重量（kg）
1P(DG25*DG22*8H) 150000只 1.998 299.7
1.5P(DG24*DG29*11H) 60000只 2.98 178.8
2P(DG43*DG38*14H) 29000只 5.8 168.3
2.5P(DG51*DG44*17H) 16800只 7.54 126.8
3P(DG66*DG57*21H) 10050只 12 121.2
4P(DG86*DG76*28H) 8600只 25.4 218.6
5P(DG131*DG122*41H) 4300只 61.2 263.2

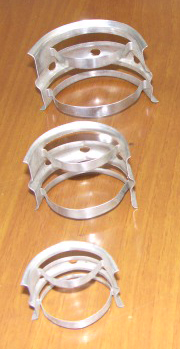

NUTTER（纳特环）
型号 冲孔尺寸 每立方堆积只数 每只重量（g） 每立方重量（kg）
0.7＃ DG2 167374只 1.72 287.8
1＃ DG3 67091只 2.94 199.9
1.5＃ DG4 26836只 7.4 198.6
2＃ DG5 13595只 12.5 169.4
2.5＃ DG5.5 8838只 17.1 151.5
3＃ DG6 4237只 31.4 133.1

丝网波纹填料
丝同波纹填料是规整填料发展的一个重要里程碑。这种填料由压成波纹的丝网片排列而成，波纹片倾角30°或45°，相邻两波纹片方向相反，在塔内填装时，上下两盘填料交错90°叠放，具有高效，压降低和通量大的优点，产品有BX、CY型。常用于难分离和热敏性物系的真空精馏，常压精馏和吸引过程。
型号 峰高
mm		 比表面积
m2/m3		 理论板数
l/m		 空隙率
%		 压力降
Mpa/m		 F因子
m/s(kg/m3)0.5
CY700 4.5 700 8-10 87 4.5-6.5x10-4 1.3-2.4
BX500 6.5 500 4.5-5.5 95 3.0x10-4 2

孔板波纹填料
孔板波纹填料是在金属薄板表面冲孔、轧制小纹、大波纹最后组装而成的规整填料，具有阻力小、气液分布均匀、效率高、通量大、放大效应不明显等特点，应用于负压、常压和加压操作。
型号 峰高
mm		 比表面积
m2/m3		 理论板数
l/m		 空隙率
%		 压力降
Mpa/m		 F因子
m/s(kg/m3)0.5
SM125 24 125 1-1.2 98.5 1.5x10-4 3
SM250 12.5 250 2-3 97 1.5-2x10-4 2.6
SM350 8.5 350 3.5-4 95 1.5x10-4 2
SM450 6.5 450 4-4.5 93 1.8x10-4 1.5

网孔波纹填料
网孔波纹填料是在金属薄板上冲出菱形微孔同时拉伸成网孔，该填料兼有丝网和孔板波纹填料的优点。
型号 峰高
mm		 比表面积
m2/m3		 理论板数
l/m		 空隙率
%		 压力降
Mpa/m		 F因子
m/s(kg/m3)0.5
SW-1 4.5 650 6-8 92 2-3.5x10-4 1.4-2.2
SW-2 6.5 450 4.5 96 1.6-1.8x10-4 2-2.4

刺孔波纹填料
刺孔波纹填料是将金属薄板先辗压出密度很高的小刺孔再压成波纹板片组装而成的规整填科，由于表面特殊的刺微孔结构，提高了填料的润湿性能，并能保持金属丝网波纹填料的性能。
型号 峰高
mm		 比表面积
m2/m3		 理论板数
l/m		 空隙率
%		 压力降
Mpa/m		 F因子
m/s(kg/m3)0.5
CB700Y 4.5 700 5-7 85 9.3x10-4 1.6
CB500Y 6.5 500 3-4 93 2.3x10-4 2.1
CB250Y 12.5 250 2.5-3 97 3.0x10-4 2.6

金属鲍尔环
金属鲍尔环对拉西环作了重大改进，在环壁上开出两排有内伸舌片的窗孔，这种结构改善了气液分布，充分利用环的内表面，与拉西环相比，处理量可提高50%以上，而压降低一半。
型号尺寸
mm 		外径x高x厚
DxHxδ mm		 堆积个数
n/m3		 堆积密度
vp kg/m3		 比表面积
(α)m2/m3		 空隙率
(ε)m3/m3		 干填料因子
(α/ε3)m-1
Dg16 16x16x0.4 143000 365 239 0.928 299
Dg25 25x25x0.6 55900 427 219 0.934 269
Dg38 38x38x0.8 13000 365 129 0.945 153
Dg50 50x50x1 6500 395 112.3 0.949 131

金属矩鞍环
金属矩鞍环矩鞍环填料的形状介于环形与鞍形之间，因而兼有两者之优点，这种结构有利于液体分布和增加了气体通道。比鲍尔环阻力小、通量大、效率高。填料强度和刚性较好，是目前应用最广的一种散堆填料。
型号尺寸
mm 		外径x高x厚
DxHxδ mm		 堆积个数
n/m3		 堆积密度
vp kg/m3		 比表面积
(α)m2/m3		 空隙率
(ε)m3/m3		 干填料因子
(α/ε3)m-1
Dg25 25x20x0.5 119047 153 185 0.96 209.1
Dg38 38x24x0.5 31654 249.6 140.44 0.968 126.6
Dg50 50x28x0.8 11160 239.7 90.11 0.97 84.7
Dg76 76x48x1 3320 244.7 57.6 0.97 63.1

金属共扼环
宝属共轭环该填料揉合了环形和鞍形填料的优点，采用共轭曲线肋片结构，两端外卷边及合适的长径比、填料间或填料与塔壁间均为点接触，不会产生叠套、孔隙均匀、阻力小，乱堆时取定向排列，故有规整填料的特点。有较好的流体力学和传质性能。
规格 h1
mm		 h2
mm		 HxΦx1
mm		 堆积个数
n/m3		 堆积密度
vp kg/m3		 比表面积
(α)m2/m3		 空隙率
(ε)m3/m3		 干填料因子
(α/ε3)m-1		 h3
mm
Φ16 2.5 3 23x16x0.4 211231 339 311 0.97 324 3
Φ25 3.5 3 25x25x0.5
~0.7		 74985 361 181 0.96 193 4
Φ38 4 5 38x28x0.7 19432 328 108 0.97 119 4
Φ50 5.5 6.5 5x50x0.8 9738 259 83 0.96 96.8 5

金属阶梯环
金属阶梯环吸取了拉西环的优点而对鲍尔环的改进，环的高径比为1:2，并在一端增加了锥形翻边。减少了气体通过床层的阻力，并增大了通量，填料强度较高，由于其结构特点，使气液分布均匀，增加了气液接触面积而提高了传质效率。
型号尺寸
mm 		外径x高x厚
DxHxδ mm		 堆积个数
n/m3		 堆积密度
vp kg/m3		 比表面积
(α)m2/m3		 空隙率
(ε)m3/m3		 干填料因子
(α/ε3)m-1
Dg25 25x12.5x0.6 97160 439 220 0.93 273.5
Dg38 38x19x0.8 31890 47.5 154.3 0.94 185.8
Dg50 50x28x0.8 11160 400 109.2 0.95 127.4

内弯弧形筋角扁环
内弯弧形筋角扁环高径比为0.2—0.4，取消了阶梯环的翻边，采用内弯弧形筋片来提高填料强度，在乱堆时有序排列，流通结构合理，压降低，在处理能力和传质性能上均有所改善。
型号尺寸
mm 		尺寸 堆积个数
n/m3		 堆积密度
vp kg/m3		 比表面积
(α)m2/m3		 空隙率
(ε)m3/m3
Dg25 25x90 155000 506 228 93.6
Dg38 38x12.7 48000 390 150 95.0
Dg50 50x17.0 21500 275 115 96.5
Dg75 75x22.5 5800 200 88 97.5
